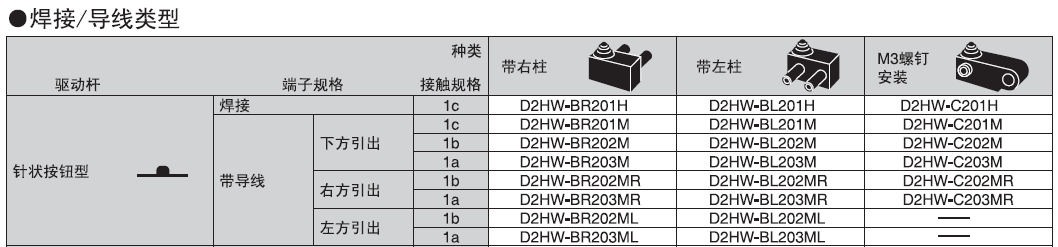

D2HW-C203ML欧姆龙微动开关

D2HW-C203ML小尺寸、可进行可靠开关的长行程开关

技术资料下载

针状按钮型
D2HW-20

动作特性	型号

无柱

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.75N {76gf}
0.10N {10gf}

过行程响应差的行程	OT MD 最大

1.4mm (参考值)
0.25mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

11.2mm
10.4±0.2mm
9.1mm

7.2mm
6.4±0.2mm
5.1mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

摆杆型
D2HW-21

动作特性	型号

无柱

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.75N {76gf}
0.07N {7gf}

过行程响应差的行程	OT MD 最大

1.6mm (参考值)
0.5mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

12.8mm
11.5±0.5mm
10mm

8.8mm
7.5±0.5mm
6mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

长摆杆型
D2HW-22

动作特性	型号

无柱

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.5N {50gf}
0.03N {3gf}

过行程响应差的行程	OT MD 最大

2.5mm (参考值)
0.8mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

15.5mm
13.3±0.8mm
11mm

11.5mm
9.3±0.8mm
7mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

R形摆杆型
D2HW-23

动作特性	型号

无柱

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.65N {66gf}
0.05N {5gf}

过行程响应差的行程	OT MD 最大

1.9mm (参考值)
0.5mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

16.5mm
15.2±0.5mm
13.5mm

12.5mm
11.2±0.5mm
9.5mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

滚珠摆杆型
D2HW-24

动作特性	型号

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.65N {66gf}
0.03N {3gf}

过行程响应差的行程	OT MD 最大

1.9mm (参考值)
0.6mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

15.3mm
14±0.6mm
12.3mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

直叶片摆杆
D2HW-25

动作特性	型号

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

1.2N {122 gf}
0.05N {5 gf}

过行程响应差的行程	OT MD 最大

2.5 mm (参考值)
0.7 mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

11.9 mm
8.1±0.8 mm
6.0 mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

叶式摆杆型
D2HW-26

动作特性	型号

带柱

M3螺钉安装
