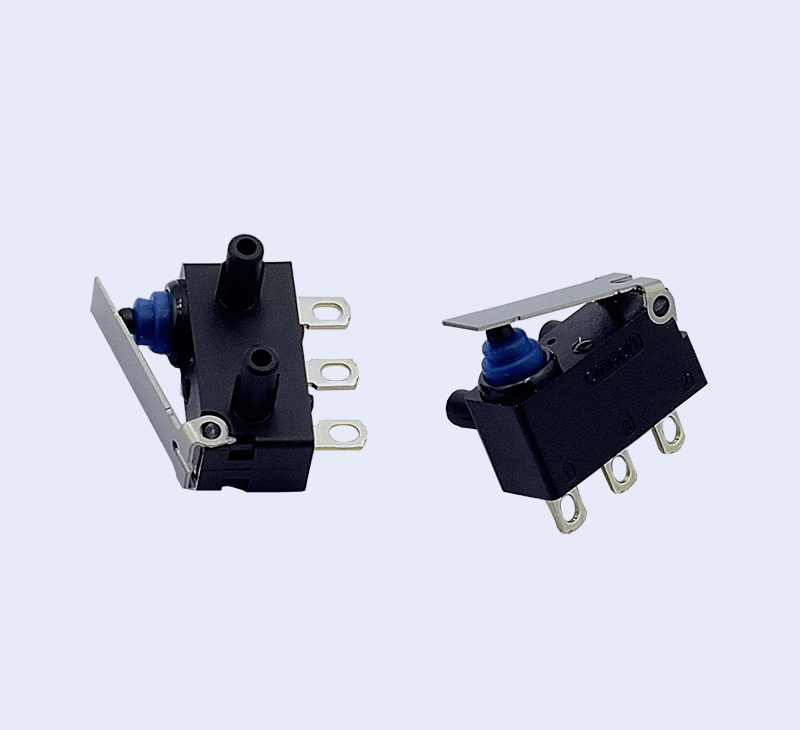

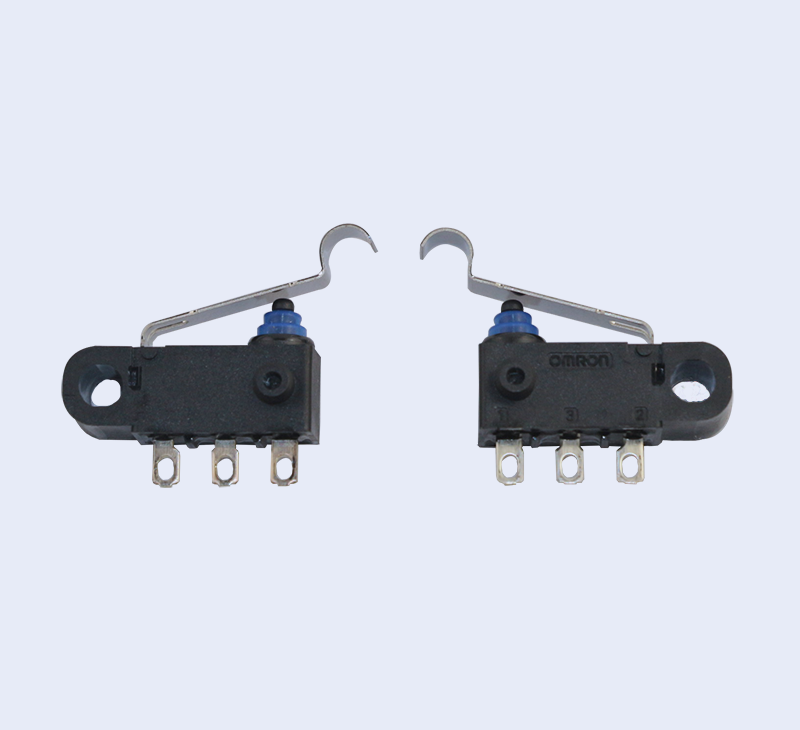

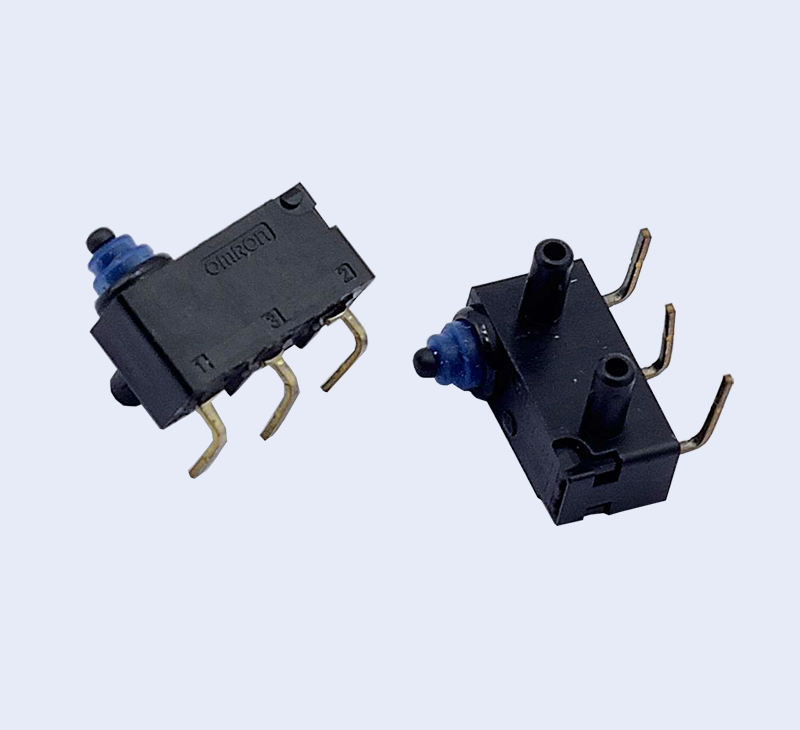

D2HW防水微动开关

小尺寸、可进行可靠开关的长行程型开关主体部分尺寸为前代产品的78%，有利于设备的小型化。没有摆杆也同样使用方便的长行程规格 (OT参考值:1.4mm) 不含对环境有害的物质，导线类型也实现了无铅化。

技术资料下载

印刷基板安装类型

		种类
驱动杆	端子规格	接触规格

带右柱

右侧带接线柱

针状按钮型

印刷基板用

直形

---

角形

D2HW-BR201DR

D2HW-ER201DR

摆杆型

直形

---

角形

D2HW-BR211DR

D2HW-ER211DR

长摆杆型

直形

---

角形

D2HW-BR221DR

D2HW-ER221DR

R形摆杆型

直形

---

角形

D2HW-BR231DR

D2HW-ER231DR

		种类
驱动杆	端子规格	接触规格

带左柱

左侧带接线柱

无柱

针状按钮型

印刷基板用

直形

---

D2HW-A201D

角形

D2HW-BL201DL

D2HW-EL201DL

---

摆杆型

直形

---

D2HW-A211D

角形

D2HW-BL211DL

D2HW-EL211DL

---

长摆杆型

直形

---

D2HW-A221D

角形

D2HW-BL221DL

D2HW-EL221DL

---

R形摆杆型

直形

---

D2HW-A231D

角形

D2HW-BL231DL

D2HW-EL231DL

---

注1.	角端子的方向和柱的方向相同。
注2.	UL/cUL规格认证产品在型号规格的末尾有"S"标记。详情请咨询本公司销售人员。

焊接/导线类型

		种类
驱动杆	端子规格	接触规格

带右柱

右侧带接线柱

针状按钮型

焊接

D2HW-BR201H

D2HW-ER201H

带导线下方引出 1c D2HW-BR201M D2HW-ER201M

1b D2HW-BR202M D2HW-ER202M

1a D2HW-BR203M D2HW-ER203M

右方引出 1b D2HW-BR202MR D2HW-ER202MR

1a D2HW-BR203MR D2HW-ER203MR

左方引出 1b D2HW-BR202ML D2HW-ER202ML

1a D2HW-BR203ML D2HW-ER203ML

摆杆型

焊接

D2HW-BR211H

D2HW-ER211H

带导线下方引出 1c D2HW-BR211M D2HW-ER211M

1b D2HW-BR212M D2HW-ER212M

1a D2HW-BR213M D2HW-ER213M

右方引出 1b D2HW-BR212MR D2HW-ER212MR

1a D2HW-BR213MR D2HW-ER213MR

左方引出 1b D2HW-BR212ML D2HW-ER212ML

1a D2HW-BR213ML D2HW-ER213ML

长摆杆型

焊接

D2HW-BR221H

D2HW-ER221H

带导线下方引出 1c D2HW-BR221M D2HW-ER221M

1b D2HW-BR222M D2HW-ER222M

1a D2HW-BR223M D2HW-ER223M

右方引出 1b D2HW-BR222MR D2HW-ER222MR

1a D2HW-BR223MR D2HW-ER223MR

左方引出 1b D2HW-BR222ML D2HW-ER222ML

1a D2HW-BR223ML D2HW-ER223ML

R形摆杆型

焊接

D2HW-BR231H

D2HW-ER231H

带导线下方引出 1c D2HW-BR231M D2HW-ER231M

1b D2HW-BR232M D2HW-ER232M

1a D2HW-BR233M D2HW-ER233M

右方引出 1b D2HW-BR232MR D2HW-ER232MR

1a D2HW-BR233MR D2HW-ER233MR

左方引出 1b D2HW-BR232ML D2HW-ER232ML

1a D2HW-BR233ML D2HW-ER233ML

滚珠摆杆型

焊接

D2HW-BR241H

D2HW-ER241H

带导线下方引出 1c D2HW-BR241M D2HW-ER241M

1b D2HW-BR242M D2HW-ER242M

1a D2HW-BR243M D2HW-ER243M

右方引出 1b D2HW-BR242MR D2HW-ER242MR

1a D2HW-BR243MR D2HW-ER243MR

左方引出 1b D2HW-BR242ML D2HW-ER242ML

1a D2HW-BR243ML D2HW-ER243ML

直叶片摆杆

焊接

D2HW-BR251H

D2HW-ER251H

带导线下方引出 1c D2HW-BR251M D2HW-ER251M

1b D2HW-BR252M D2HW-ER252M

1a D2HW-BR253M D2HW-ER253M

右方引出

额定电压	阻性负载
AC125V	0.1A
DC12V DC24V DC42V	2A 1A 0.5A

注.	上述额定值是在下面条件下测得的数据。
	（1）环境温度：20±2℃
	（2）环境湿度：65±5%RH
	（3）操作频率：30次/min

项目

型号

D2SW-P2

D2SW-P01

容许操作速度

1mm～500mm/s(针状按钮型的情况)

容许操作频率

30次/min

绝缘电阻

100MΩ（DC500V绝缘电阻计）

接触电阻（初始值）

端子型

100mΩ以下

导线型

150mΩ以下

耐电压

同极端子间

AC600V 50/60Hz 1min

带电金属部与地之间

AC1,500V 50/60Hz 1min

各端子和非带电金属部间

AC1,500V 50/60Hz 1min

振动＊1

误动作

频率10～55Hz 双振幅1.5mm

冲击＊1

耐久

最大1000m/s²

误动作

最大300m/s²

寿命＊2

机械

100万次以上（60次/min）

电气

10万次以上（20次/min）

保护结构

端子型

IEC IP67（端子部除外）

导线型

IEC IP67

使用环境温度

-40~+85℃ 60%RH以下（无结冰、无凝露）

使用环境湿度

95%RH以下（+5~+35℃时）

重量

约0.7g（端子型的针状按钮型的情况）

注.	上述数值为初始值。
*1.	针状按钮型有自由位置和动作限度位置、摆杆为动作限度位置时的值。接点为开路和闭路1ms以内。
*2.	关于试验务必请另行查询。

针状按钮型
D2HW-20

动作特性	型号

无柱

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.75N {76gf}
0.10N {10gf}

过行程响应差的行程	OT MD 最大

1.4mm (参考值)
0.25mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

11.2mm
10.4±0.2mm
9.1mm

7.2mm
6.4±0.2mm
5.1mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

摆杆型
D2HW-21

动作特性	型号

无柱

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.75N {76gf}
0.07N {7gf}

过行程响应差的行程	OT MD 最大

1.6mm (参考值)
0.5mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

12.8mm
11.5±0.5mm
10mm

8.8mm
7.5±0.5mm
6mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

长摆杆型
D2HW-22

动作特性	型号

无柱

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.5N {50gf}
0.03N {3gf}

过行程响应差的行程	OT MD 最大

2.5mm (参考值)
0.8mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

15.5mm
13.3±0.8mm
11mm

11.5mm
9.3±0.8mm
7mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

R形摆杆型
D2HW-23

动作特性	型号

无柱

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.65N {66gf}
0.05N {5gf}

过行程响应差的行程	OT MD 最大

1.9mm (参考值)
0.5mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

16.5mm
15.2±0.5mm
13.5mm

12.5mm
11.2±0.5mm
9.5mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

滚珠摆杆型
D2HW-24

动作特性	型号

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

0.65N {66gf}
0.03N {3gf}

过行程响应差的行程	OT MD 最大

1.9mm (参考值)
0.6mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

15.3mm
14±0.6mm
12.3mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

直叶片摆杆
D2HW-25

动作特性	型号

带柱

M3螺钉安装

动作力回复力	OF 最大 RF 最小

1.2N {122 gf}
0.05N {5 gf}

过行程响应差的行程	OT MD 最大

2.5 mm (参考值)
0.7 mm

自由位置动作位置动作限度位置	FP 最大 OP TTP 最大

11.9 mm
8.1±0.8 mm
6.0 mm

注.	1.	上述外形尺寸图中，未注公差为±0.2mm。
	2.	动作特性为向A方向()动作时的情况。

叶式摆杆型
D2HW-26

动作特性	型号

带柱

M3螺钉安装
