2018-03-05
继电器的端子种类一般有印刷基板端子、表面安装端子、接线片端子、螺钉端子、插入式端子五种类型。下面鼎悦电子给您介绍下印刷基板继电器安装的六个步骤：
一、安装前检查继电器：
1、 确认继电器为耐助焊剂型、塑料密封型
2、确认继电器端子不能弯曲，弯曲端子会影响继电器性能

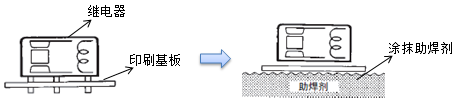

二、涂抹助焊剂：需要选择对继电器材料无腐蚀的松香类助焊剂，且不要将助焊剂附在继电器表面。
佰利乐 三、继电器预备加热：
佰利乐 四、焊接：焊接一般分为自动焊接和手动焊接
|
自动焊接 |
手动焊接 |
|
焊锡温度：约260℃ 焊锡时间：约5秒钟以内
|
钎焊烙铁：30-60W 烙铁头温度：350℃ 焊接时间：约3秒钟以内 |
五、冷却：焊接完后，请立即通风冷却
六、清洗：包括浸渍清洗和超声波清洗等
1、耐助焊剂型继电器请勿清洗
2、塑料密封型可以清洗，清洗温度请控制在40℃以下
3、清洗液一般是醇类和水类
